The Wideband Semi-Circular SIW Planar Antenna with Complementary Radiators for Q-Band Applications

  • 摘要: 提出了一种基于E形互补辐射器的宽带半圆形基片集成波导(SIW)天线. 为了提高天线的工作带宽,将天线主体部分设计为与微带馈线呈一定角度的半圆形SIW谐振腔. 互补的E形槽和微带线进一步拓展了天线的阻抗带宽,提高了整个工作频带内的增益. 金属化通孔用于改善阻抗匹配. 结果表明:天线-10 dB阻抗的带宽覆盖37.7~47.8 GHz,在整个工作频带内的增益大于6.4 dBi,在38.2 GHz条件下的最大增益达9.8 dBi,同时具备宽频带和高增益的优势.
    Abstract: A wideband semi-circular Substrate Integrated Waveguide (SIW) antenna with complementary E-shaped radiators is presented. In order to obtain a wide operation bandwidth, the main body of the SIW antenna is designed as a semi-circle angled with the input microstrip. For further expansion of the impedance bandwidth, the complementary slots and microstrip lines are designed as E-shape, yielding high radiation gain over the operation band. To improve the impedance matching of the proposed antenna, a metallic via is added and optimized. Experimental results demonstrate that the proposed antenna yields a -10 dB impedance bandwidth over the band of 37.7~47.8 GHz. Moreover, the realized gains at all frequencies above 6.4 dBi can be achieved over the bandwidth of operation, with a maximum of 9.8 dBi at 38.2 GHz. Wideband and high gain are achieved simultaneously.
  • 随着无线通信技术的快速发展,毫米波(mmW)技术因具有波长短、传输容量大等特点吸引了人们的广泛关注[1-2]. 2010年,新的Q波段毫米波通信标准Q-LINKPAN在中国启动,其中包括短距高速互联(PAN)和远距高速传输(LINK). 2013年,中华人民共和国工业与信息化部正式批准了用于Q-LINKPAN的频谱申请,其中5.9 GHz(42.3~47.0 GHz、47.2~48.4 GHz)用于PAN,3.6 GHz(40.5~42.3 GHz、48.4~50.2 GHz)用于LINK[3]. 随着通信需求的日益增长,作为无线通信系统的关键部件,毫米波宽带天线具有很大的研究价值.

    目前,国内外学者已对毫米波宽带天线开展了大量研究,但设计低剖面、低成本的毫米波宽带天线仍具有一定的挑战性[4-6]. 多层方形贴片堆叠的宽带天线[7]可实现17.0~20.5 GHz的工作带宽和稳定的增益(4.9 dBi),但堆叠的方式增加了天线的厚度,降低了系统的集成度. 相比于贴片天线,基片集成波导(SIW)具有易集成、轻质等优势,因此SIW也常被用于设计天线[8-9]或其它微波器件[10]. 以SIW取代巴伦和反射器,搭配成一定角度的偶极子[11],可以实现覆盖Q波段(42.3~48.4 GHz)的宽阻抗带宽,但该设计只能获得相对较低的增益3.67~5.20 dBi. 使用梳妆槽的锥形缝隙天线[12]可以在工作频带内实现大于7.0 dBi的增益,峰值增益达8.2 dBi,但是带宽仅能覆盖38.9~44.5 GHz. 通过SIW对矩形贴片进行馈电,两者间的缝隙可等效为磁流,利用辐射的叠加[13],天线带宽可以拓展至35.4~43.1 GHz,增益可达6.5~7.8 dBi. 与此同时,相控阵技术[11-13]也常被用来设计毫米波宽带天线, 从而实现足够高的增益,然而阵列天线依靠多个天线的协同作用,不仅增加了设计的复杂程度,而且降低了实用性. 已有的毫米波宽带天线设计普遍难以同时实现宽频带和高增益,因此该不足限制了此类天线在毫米波通信系统中的应用.

    本文主要针对如何提高毫米波天线的带宽拓展和增益开展研究. 设计基于半模基片集成波导(Half-Mode Substrate Integrated Waveguide,HMSIW)的缝隙天线,通过将SIW倾斜一定角度来改善天线的阻抗带宽. 在此基础上,微带线的引入与缝隙组成了互补结构,将天线的带宽进一步拓展至37.7~47.8 GHz,显著提升了增益. 通过设置金属通孔设计改善阻抗匹配,采用实验测试,对毫米波宽带天线的性能进行了验证. 仿真与实验结果表明,本文提出的Q波段毫米波天线具有较宽的工作带宽和较高的增益.

    天线利用一对互补的E形缝隙和微带线作为辐射器来拓展阻抗带宽并提高增益,采用常用的微带线结构[14]进行馈电(图 1). 与传统设计[12]相比,微带馈线与具有一定倾斜角度的SIW谐振腔组成了一个紧凑的共面波导(Co-planar Waveguide,CPW)结构,可以明显改善阻抗匹配、拓展阻抗带宽. 位于SIW谐振腔边缘的2个E形辐射器通过SIW与CPW连接. SIW谐振腔内还设有一个金属通孔,用以改善阻抗匹配效果.

    图  1  宽带半圆形SIW天线的结构
    Figure  1.  The structure of wideband semi-circular SIW antenna

    天线的设计基于TACONIC/TLY-5-0200介质材料(相对介电常数εr=2.2,损耗角正切tan σ=0.000 9),优化过程采用高频仿真软件(HFSS). 天线尺寸22 mm×23 mm×0.51 mm,尺寸如表 1所示.

    表  1  天线的尺寸
    Table  1.  The dimensions of the antenna mm
    参数 参数 参数
    L1 4.20 W1 0.42 Ls 11.28
    L2 3.64 W2 0.77 Lm 10.39
    L3 4.00 W3 0.20 Lin 4.10
    L4 4.05 W4 1.00 d 0.50
    L5 3.04 W5 0.84 x1 -2.00
    L6 3.90 W6 0.55 y1 -4.00
    L7 1.75 W7 1.04 Win 1.69
    L8 1.92 Rcav 9.00
    下载: 导出CSV
    | 显示表格

    圆形SIW谐振腔是实现多频带或多模式工作的常用结构,其工作模式已有详细研究[15]. 而HMSIW具有与SIW相同的工作模式,但体积仅为SIW的一半,因此也被用于天线设计[16]. 基于此,利用半圆形SIW谐振腔取代圆形SIW谐振腔,并在谐振腔的口径边缘设计E形缝隙,用以引导其辐射,得到一个半圆形SIW缝隙天线(图 2). 该天线在36.0~48.0 GHz频带内具有多种谐振模式,但由于阻抗失配等因素,天线的工作带宽并不连续. 因此,通过采取合理的改进措施改善阻抗匹配,将多个谐振模式合并,即可实现覆盖Q波段的毫米波宽带天线.

    图  2  基本型半圆SIW缝隙天线的反射系数
    Figure  2.  The reflection coefficient of the basic semi-circular SIW slot antenna

    将带有E形缝隙的半圆形SIW谐振腔倾斜一定的角度α(图 3),使微带线上的电流与谐振状态下贴片表面电流保持在同一条直线上. 在倾斜角的作用下,天线的阻抗匹配有一定改善,阻抗带宽拓展至41.0~47.0 GHz. 但是,此半圆形SIW缝隙天线的阻抗带宽显然不足以覆盖需要的工作频带.

    图  3  倾斜型半圆SIW缝隙天线的反射系数
    Figure  3.  The reflection coefficient of the tilted SIW slot antenna

    为了进一步拓展天线的阻抗带宽,在原天线的基础上,在SIW谐振腔边缘添加与E形缝隙互补的E形微带线(图 4). 反射参数曲线表明,天线的阻抗带宽明显增加,几乎覆盖37.7~47.8 GHz. 事实上,E形微带线与缝隙的谐振频率相近,因此几种模式共同组成了1个宽频带. 同时,与仅具有E形缝隙的SIW谐振腔天线相比,具有互补E形缝隙和微带线结构的天线在整个频带内具有更高的增益(图 5). 显然,双辐射器具有比单辐射器更好的辐射性能. 尽管微带结构的引入增加了交叉极化,但在辐射最大方向上始终比主极化低15 dB以上,并且微带结构显著提升了增益,因此这一不利影响可以忽略. 但是,以E形互补缝隙和微带线结构作为辐射器也带来了明显的问题,即天线在43.0~45.0 GHz频率范围内回波损耗明显增加. 这是工作带宽展宽与回波损耗抑制之间的平衡.

    图  4  不同辐射器下天线的反射系数
    Figure  4.  The reflection coefficients of the antennas with diffe-rent radiators
    图  5  不同辐射器下天线的增益仿真值
    Figure  5.  The simulated gain of the antennas with different radiators

    为了改善天线在上述频带内的阻抗匹配,减少回波损耗,在SIW谐振腔内添加一金属化通孔(图 6). 对比研究添加金属通孔前后的反射系数,结果表明:通过将孔设置在合适的位置,天线在43.0~45.0 GHz频段内回波损耗得到明显抑制,可以实现-10 dB阻抗带宽完全覆盖37.7~47.8 GHz.

    图  6  添加匹配通孔前后天线的反射系数
    Figure  6.  The reflection coefficients of the antennas with/without the match via

    在优化的天线模型下,研究SIW谐振腔与微带馈线的倾斜角度对于阻抗带宽的影响. 由于半圆形SIW谐振腔内部存在许多不同的模式,这些模式对于倾斜角度的改变比较敏感,因此阻抗带宽也会有所不同. 当SIW谐振腔的倾斜角从16°到19°逐渐增大时,天线的阻抗带宽先逐渐增大后开始减小(图 7). 比较而言,当倾斜角度α=18°时,天线的阻抗带宽最优.

    图  7  不同SIW倾斜角下天线的反射系数
    Figure  7.  The reflection coefficients of the antennas with different tilt angles

    缝隙和微带线是所设计天线的2个主要的辐射结构,因此缝隙长度Ls对天线谐振频率具有决定性的影响. 在工作频带内,天线具有2个相较明显的谐振频率(图 8A). 随着Ls逐渐增大,低频段谐振频率f1基本不变,中间频段谐振频率f2逐渐升高,而高频段f3处阻抗匹配明显恶化. 综合考虑天线的阻抗带宽和回波损耗表现,将缝隙长度Ls设置为10.0 mm. 微带线的总长度Lm同样影响着天线的回波损耗和阻抗带宽. 由天线在Lm=7.3、7.8、8.3、8.8 mm时的反射系数曲线(图 8B)可知:Lm对低频部分的反射系数影响不大,而当Lm=7.8 mm时,天线在高频段具有更低的回波损耗,天线阻抗带宽可以完美覆盖37.7~47.8 GHz.

    图  8  天线的反射系数
    Figure  8.  The reflection coefficients of the antennas

    为了调节谐振腔内的谐振模式、调整2个谐振器之间的功率分配以改善阻抗匹配,确定通孔设置的大致范围(图 9A中黑色虚线圈),同时,为了更加准确地描述通孔的位置,将半圆形SIW谐振腔的圆心设置为坐标原点(0, 0),如图 1所示. 相应的天线回波损耗与通孔的横坐标和纵坐标(分别用x1y1表示)的关系如图 10所示. 结果表明:金属通孔可以影响半圆形SIW谐振腔内的电场分布. 通孔将电流分流分别馈入缝隙辐射器和微带辐射器,减少了2个辐射器之间的相互影响(图 9B),因此这种设计显著减少了回波损耗,改善了阻抗匹配. 金属通孔的最优位置坐标应在(-2.0 mm, -4.0 mm).

    图  9  工作频率为44 GHz时腔内的电场分布
    Figure  9.  The electric field distributions in the cavity operating at 44 GHz
    图  10  天线回波损耗与不同通孔位置的关系
    Figure  10.  The return loss of antennas with different positions of the via

    基于参数优化过程,优化谐振腔的倾斜角度、E形缝隙和微带线的长度可以明显拓展阻抗带宽、提高辐射增益,因此添加金属通孔可以改善阻抗匹配. 根据最优化结果制作宽带半圆形SIW平面天线的原型(图 11),利用Agilent 5247A网分仪对天线性能进行测试. 天线的回波损耗和辐射增益如图 12所示. 显然,仿真结果与测试结果吻合较好,两者的微小差距是由加工精度不足和测试误差造成的. 仿真与测试结果均表明:天线在-10 dB的阻抗带宽完全覆盖37.7~47.8 GHz,相对带宽接近23.6%. 天线在全频段增益超过6.4 dBi,在38.2 GHz下信号的最大增益达9.8 dBi.

    图  11  天线的实物图
    Figure  11.  The photography of the antenna
    图  12  天线的回波损耗和辐射增益
    Figure  12.  The return loss and the radiation gain of the antenna

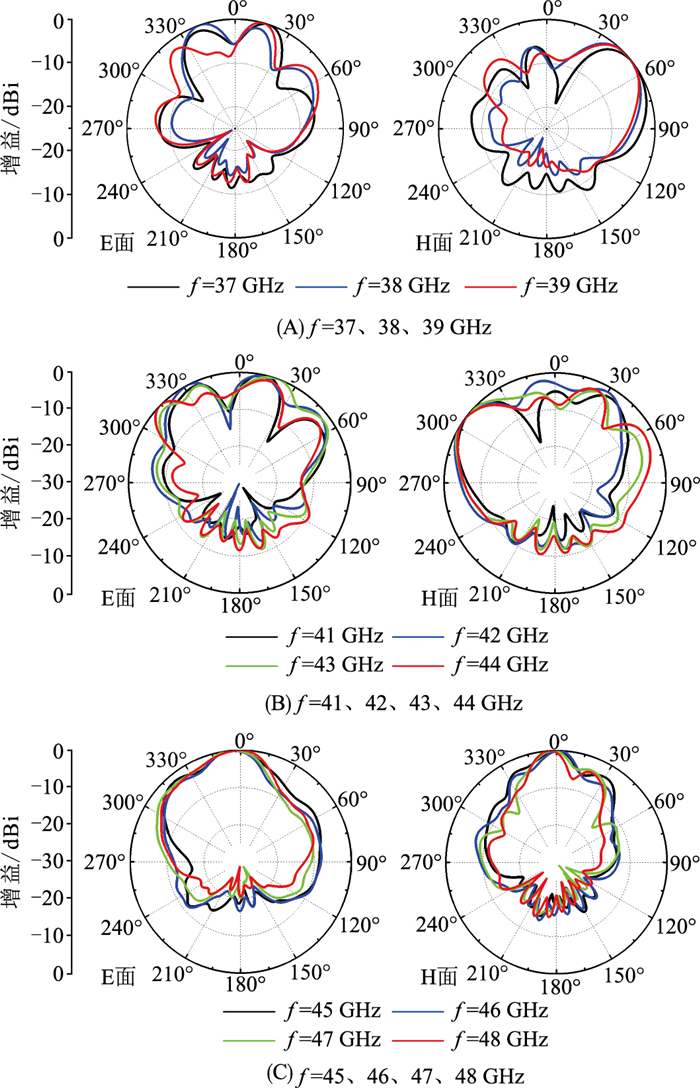

    为了更好地说明天线的性能,绘制天线工作频带内多个频率下的归一化辐射方向图(图 13). 天线在37、38、39 GHz的E面和H面归一化辐射方向如图 13A所示,在此频段内,天线E面的辐射方向图保持稳定,H面内波束指向θ=50°方向. 天线在41、42、43、44 GHz的E面和H面辐射方向如图 13B所示,与图 13A相比,E面的辐射方向几乎不变,而H面的波束倾角接近-55°. 此外,天线在45、46、47、48 GHz具有稳定的E面和H面辐射方向(图 13C),且最大辐射方向为θ=0°.

    图  13  实测天线的辐射方向
    Figure  13.  The measured radiation patterns of the antenna

    对比研究典型的毫米波宽带天线[7, 11]和天线阵[13]的单元(表 2),本文提出的宽带半圆形SIW互补结构天线具有更宽的阻抗带宽,同时能够实现更高的增益.

    表  2  与其他宽带天线的性能对比
    Table  2.  The comparison with other wideband antennas
    参考文献 工作频带/GHz 相对带宽/% 增益/dBi
    [7] 17.0~20.5 18.7 ≥4.9
    [11] 42.3~48.4 13.5 3.7~5.2
    [13] 35.4~43.1 18.0 6.5~7.8
    本文 37.7~47.8 23.6 6.4~9.8
    下载: 导出CSV
    | 显示表格

    提出了一种基于互补辐射结构的宽带SIW天线, 将SIW谐振腔倾斜一定角度,利用E形缝隙和与之互补的微带线作为辐射器来拓展天线的带宽、提高天线的增益. 另外,在SIW腔内添加一金属通孔很好地改善了回波损耗. 仿真与实验结果证明:天线在-10 dB的阻抗带宽覆盖37.7~47.8 GHz, 在全频带内的信号增益大于6.4 dBi,在38.2 GHz下信号的最大增益达9.8 dBi. 本文提出的天线在Q-LINKPAN或其它毫米波应用场景下具有一定的应用潜力.
