The Performance of Sediment Microbial Fuel Cell Based on Oily Sludge
-
摘要: 以含油污泥为阳极底物构筑了沉积型微生物燃料电池(SMFC)，通过检测输出电压、功率密度、表观内阻和原油去除效果等性能指标，分别考察了阳极填料、电极面积、pH对SMFC的性能影响.结果表明：相比活性炭填料，碳毡填料使SMFC发电性能更优且原油去除率提高了8.03%；增加电极面积，SMFC内阻减小、发电性能和原油去除率得到提升；酸性或碱性阳极底物不利于SMFC发电和降解油污，而阳极底物的pH=7.5时，SMFC的发电及油污降解性能最佳，输出电压和原油去除率分别达373.7 mV、45.36%.Abstract: A sedimentary microbial fuel cell(SMFC) was constructed using oily sludge as anode substrate. The influence of anode packing, electrode area and pH on SMFC performance was investigated by measuring the output voltage, power density, apparent internal resistance and crude oil removal effect. The results showed that, compared with activated carbon filler, carbon felt packing endowed SMFC with better electricity generation performance and the removal rate of crude oil increased by 8.03%. The internal resistance decreased and the electricity generation performance and crude oil removal rate improved with the increasing of electrode area of SMFC. Acid or alkaline anode substrates were unfavorable to the power generation and degradation of SMFC. When the pH of the anode substrate is 7.5, the power generation and degradation performance of SMFC were the best. The generating voltage and removal rate of crude oil reached 373.7 mV and 45.36% respectively.
-
Keywords:
- oily sludge /
- sedimentary microbial fuel cell /
- oil removal /
- electrode area /
- pH /
- battery filler
-
含油污泥主要来源于含油污水处理、原油泄漏洒落及储油罐体淤积清理等过程，其成分复杂，通常具有生物毒性[1]，污染油田周围环境.现有含油污泥资源化处理方法主要包括：用作燃料、制备免烧砖或路基材料、用作水泥辅料、热解制备水处理剂(吸附剂、絮凝剂)等[2].这些方法一般都需要对含油污泥进行必要的油泥分离或高温热解，由此导致分离过程复杂、能耗较高.因此，需探索一种更加环保的含油污泥资源化处理方法.
沉积型微生物燃料电池(SMFC)是一种处理有机污染物并发电的装置[3]，属于微生物燃料电池(MFC)的一种特殊构型.在处理污泥时，SMFC具有运行条件温和、无需高温加热、可同步发电的优点.近年来，随着研究的不断深入，MFC已被成功应用于处理含油污水的处理.研究表明[4-6]，以含油污水为燃料构筑的MFC具有良好的发电性能，输出电压可达到0.4~0.8 V，其化学需氧量(COD)去除率也可达到30%~90%.因无需使用质子交换膜[7]，SMFC相比于传统的MFC，在处理污泥中具有更大的优势和更低的成本.同时，从SMFC处理污泥的优点和MFC处理含油污水的能力来看，利用SMFC资源化处理含油污泥具有可行性，并且可以克服传统方法中存在的过程复杂、能耗高的缺点.然而，影响SMFC发电性能及油污降解效果的因素有多种[8-10]，其中包括阳极pH、电极面积、填料性质、电极材料等，这些因素直接决定了SMFC发电与降解性能的优劣.
因此，为探究不同因素对含油污泥SMFC发电及油污降解性能的影响，本文以含油污泥为阳极底物构筑SMFC，系统研究电池填料、电极面积、阳极pH对SMFC发电性能及原油去除效果的影响.
1. 实验部分
1.1 材料与设备
主要试剂与用品：盐酸(质量分数为36%)、NaOH(AR)、NaH2PO4(AR)、Na2HPO4(AR); 含油污泥(含油质量分数为30%~50%)采自胜利油田分公司某采油厂; 碳毡碎块(块状，边长1 cm，比表面积1 000 m2/g)、活性炭颗粒(颗粒状，粒径3~5 mm，比表面积1 000 m2/g)、碳毡(厚度1 cm)采购自北京吉兴盛安工贸有限公司; 阴极液为Na2HPO4(质量浓度为4.22 g/L)和NaH2PO4(质量浓度为2.75 g/L)的混合溶液.阳极营养液为无机盐培养基[11], 其配方：0.8 g K2HPO4、0.4 g NaH2PO4、0.2 g NaCl、0.1 g CaCl2、0.2 g MgSO4 ·7H2O、2.0 g NH4Cl、1L超纯水，pH7.0~7.2.
主要仪器与设备：数据采集器(RBH8223h型，北京瑞博华控制技术有限公司)、pH计(PHS-25型，上海今迈仪器仪表有限公司)、旋转式变阻箱(ZX21型，上海东茂电子科技有限公司)、旋转蒸发器(RE-2000A型，上海亚荣生化仪器厂).
1.2 SMFC构筑与运行
SMFC装置如图 1所示.其反应室呈圆柱形，有效容积为2 L，上部为阴极区、下部为阳极区; 阴阳两极间距8~14 cm，以碳毡为阳极和阴极，阳极埋入阳极底物中，阴极浮于阴极液面且与空气接触.两极由导线和1 000 Ω的电阻元件连接，并与数据采集器相连.
![]()
图 1 SMFC装置示意图1:电脑; 2:数据采集器; 3:外接电阻; 4:阴极; 5:阳极Figure 1. The diagram of the SMFC device将900 g含油污泥与100 mL阳极营养液混合均匀，加入到SMFC反应室底部，作为阳极底物.将1 L阴极液加入到SMFC反应室并覆盖在阳极底物上方.设置3组平行对照组，采用单一变量法，检测SMFC在不同电池填料(碳毡碎块和活性炭颗粒)、电极表面积(75.40、125.66、188.50、263.89 cm2)、阳极pH(6.5、7.5、8.5)条件下的发电性能和油污降解效果. SMFC装置保持(30±1) ℃恒温状态后开始记录电压.实验中，电池填料在阳极底物调配完成后掺入阳极底物中并搅拌均匀，添加的质量为阳极底物质量的1%;使用pH计测定阳极液pH，并用1 mol/L的NaOH和盐酸溶液调节pH.
1.3 性能检测方法
1.3.1 发电性能检测
SMFC输出电压由数据采集器实时记录并上传至电脑.功率密度曲线与极化曲线由稳态放电法测得，表观内阻由极化曲线拟合计算得到[12-13]. SMFC的功率密度[14]：
P=UI/V, (1) 其中，P为功率密度(mW/m3); U为电压(mV); I为电流(mA); V为阳极室体积(m3).
1.3.2 原油去除率检测
在SMFC运行前后，分别对阳极底物进行取样，室温下自然晾干后，通过索氏抽提法[16]将原油从样品中分离，称取质量后计算含油质量分数和原油去除率：
w=m1/m2, (2) Rd=(w0−wt)/w0, (3) 其中，w为含油质量分数(%); m1为样品中原油质量(g); m2为脱水后样品总质量(g); Rd为原油去除率(%); w0为处理前含油质量分数(%); wt为处理后含油质量分数(%).
1.3.3 填料对阳极底物原油吸附去除的对照实验
按照1.2中方法构筑2组SMFC并对阳极底物取样，分别向2组SMFC阳极室添加10 g不同填料(碳毡碎块和活性炭颗粒)，断路状态下静置2 h，对阳极底物再次取样.参照1.3.2的方法，计算样品含油质量分数及填料对阳极底物原油的去除率.
2. 结果与讨论
2.1 电池填料对含油污泥SMFC性能的影响
2.1.1 对发电性能的影响
在不同填料的SMFC电压-时间曲线(图 2A)中，碳毡填料SMFC的输出电压比活性炭填料SMFC的高，且在运行10~22 d期间较为明显，最高输出电压达到218 mV.这是因为在堆积过程中，相同质量、比表面积的碳毡碎块比活性炭颗粒具有更大的体积，其与电极接触面积和稳定性要优于活性炭颗粒，使得碳毡填料SMFC具有更低的电子传递阻力和更高的发电能力[16].
![]()
图 2 不同填料SMFC的电压-时间、极化和功率密度曲线Figure 2. The voltage-time, polarization and power density curves of SMFC with different fillers在不同填料SMFC的极化和功率密度曲线(图 2B)中，碳毡填料SMFC和活性炭填料SMFC的表观内阻分别为236.56、729.24 Ω，最大功率密度分别为88.32、32.98 mW/m3.碳毡填料SMFC的表观内阻比活性炭填料SMFC的低，功率密度比活性炭填料SMFC的高.进一步表明，碳毡填料SMFC比活性炭填料SMFC具有更好的发电性能.
2.1.2 对油污降解性能的影响
在SMFC闭路运行前，检测填料对阳极底物的原油吸附去除效果，发现碳毡碎块和活性炭颗粒均可以去除底物中少量原油，且碳毡碎块的原油去除效果优于活性炭颗粒(表 1).其原因是，相比表面粗糙的活性炭颗粒，碳毡碎块作为多孔的纤维织物具有更强的吸附能力[17].在闭路运行30 d后，2种不同填料SMFC对底物中原油的去除率(表 2)均远高于填料的吸附去除率，这表明对底物中原油去除的主要贡献为微生物降解.碳毡填料SMFC阳极底物中原油的去除率为18.59%，活性炭填料SMFC阳极底物中原油的去除率为10.56%，前者比后者高8.03%.这是因为碳毡碎块的吸附能力高于活性炭颗粒，其表面和内部吸附的微生物数量更多，使原油的去除效率得到提升.
表 1 不同填料对阳极底物原油的吸附去除效果Table 1. The adsorption and removal of crude oil from anode substrate with different fillers% 填料 w0 wt Rd 碳毡 44.37 43.57 1.80 活性炭 44.53 43.99 1.21 注：表中w0为底物添加填料前的含油质量分数; wt为底物添加填料后的含油质量分数; Rd为原油去除率.下表同. 表 2 不同填料对阳极底物原油的降解去除效果Table 2. The petroleum degradation of crude oil from anode substrates with different fillers% 填料 w0 wt Rd 碳毡 44.91 36.56 18.59 活性炭 44.60 39.89 10.56 2.2 电极面积对含油污泥SMFC性能的影响
2.2.1 对发电性能的影响
在发电稳定期，SMFC输出电压随电极表面积增加而升高(图 3)，最高可达340.92 mV.其中，电极表面积由75.40 cm2增至188.50 cm2时，SMFC的输出电压大幅提高.说明阳极表面积的增加提高了阳极微生物在阳极表面的附着数量，产出更多电子[18]; 由于阴极表面积的增加，使其与O2的接触范围变大，加快了电子向O2的传递速率，这都有利于提升SMFC的输出电压.电极表面积由188.50 cm2增至263.89 cm2时，SMFC的输出电压提升不明显，可能原因：电极表面积过度增加，阳极上产电微生物附着不充分，附着数量增幅减小，造成输出电压提升变缓[19].
![]()
图 3 不同电极面积SMFC的电压-时间曲线Figure 3. The voltage-time curves of SMFC with different electrode areas研究电极面积对SMFC功率密度和极化曲线的影响(图 4)发现，随着电极面积的增加，SMFC的功率密度随之增大，表观内阻随之减小.在电极面积为263.89 cm2时，SMFC的表观内阻为166.86 Ω，功率密度可达191.16 mW/m3.这说明适当增加电极面积可改善SMFC的传质环境，从而提高发电性能.其原因：阴极面积的增加使得更多数目的O2被电离，阴极液中的OH-数目增多，提升了阴极液的导电能力[20-22].而增加阳极面积则增大了电极与阳极底物中微生物的接触面，减小了二者之间的传质阻力.
![]()
图 4 不同电极面积SMFC的功率密度曲线和极化曲线Figure 4. The power density curve and polarization curve of SMFC with different electrode areas2.2.2 对油污降解性能的影响
随着电极面积的增加，SMFC阳极底物的原油降解率升高(表 3)，最高可达35.26%.其中，在电极面积由75.40 cm2增至188.50 cm2时，阳极底物中原油去除率增幅较大.在电极面积由188.50 cm2增至263.89 cm2时，阳极底物中原油去除率增幅较小.这是因为增加阳极面积使其表面附着的微生物与底物中原油接触得更充分，阴极面积的增加使得阳极微生物产生的电子可以更快地传导出去[23]，加快阳极微生物新陈代谢，有利于阳极底物中原油的去除.但电极面积过大，可能导致阳极上微生物附着不充分，致使原油降解效率增幅降低[24].
表 3 不同电极面积SMFC阳极底物的原油降解情况Table 3. The petroleum degradation of SMFC anode substrates with different electrode areas% 电极表面积/cm2 w0 wt Rd 75.40 30.93 24.14 21.95 125.66 30.67 21.95 28.43 188.50 30.21 19.80 34.46 263.89 30.35 19.65 35.26 2.3 阳极液初始pH对SMFC性能的影响
2.3.1 对发电性能的影响
在研究阳极液初始pH对SMFC输出电压影响时，发现阳极初始pH由6.5增加至8.5，SMFC的输出电压先升后降(图 5).阳极液初始pH=7.5时，SMFC的输出电压无论是在启动期还是在稳定期都处于最高(373.7 mV).可见，阳极液为弱碱性时更有利于SMFC输出电压的提升.因为在SMFC运行过程中，阳极附近会不断产生H+，对产电微生物具有抑制作用，而阳极液初始pH=7.5，可以消除阳极附近H+的影响，有利于产电微生物的生长或活性的发挥[25].但pH过高则使阳极附近H+趋于还原态，抑制了电子的产生和传递[26].
![]()
图 5 阳极液中不同初始pH下SMFC的电压-时间曲线Figure 5. The voltage-time curves of SMFC at different initial pH values of anolyte由阳极液中不同初始pH下SMFC的功率密度曲线和极化曲线(图 6)可知，pH=7.5时，SMFC的输出功率密度最高(134.93 mW/m3)，即阳极处于弱碱性环境时，SMFC可以达到最佳的发电性能，与SMFC输出电压的变化一致.此外，阳极液初始pH变化会影响产电微生物的活性，致使SMFC的表观内阻发生变化; 如pH为6.5、7.5、8.5时，SMFC的表观内阻分别为694.51、675.65、787.28 Ω，即pH=7.5时，SMFC的表观内阻最小.因此，阳极处于酸性或碱性环境下不利于SMFC的传质作用，增大了内阻，抑制了产电微生物的发电反应.
![]()
图 6 阳极液中不同pH下SMFC的功率密度和极化曲线Figure 6. The power density curve and polarization curve of SMFC with different pH values in anolyte2.3.2 对油污降解性能的影响
在阳极液pH为7.5时，SMFC对阳极底物的原油去除率高于其他二者(表 4)，表明在阳极液的微碱性(pH=7.5)更有利于SMFC对阳极底物中原油的去除.因为酸性或碱性环境会阻碍微生物对营养物质的吸收，还会抑制其分泌胞外物质，所以降低了原油的降解效率[27-28].
表 4 阳极液初始pH对SMFC阳极底物原油去除率的影响Table 4. The effect of initial pH of anolyte on oil removal rate of SMFC sludge% 阳极液初始pH w0 wt Rd 6.5 40.71 25.76 36.72 7.5 40.83 22.31 45.36 8.5 40.52 23.06 43.09 3. 结论
以含油污泥为底物构筑SMFC，通过检测输出电压、功率密度、表观内阻和原油去除效果等指标，分别考察了阳极填料、电极面积、pH对SMFC性能的影响，并得到以下结论：
(1) 碳毡较活性炭填料更利于SMFC发电性能的发挥，最大输出电压和功率密度分别达到218 mV、88.32 mW/m3，表观内阻为236.56 Ω，同时其原油去除率达到18.59%，比活性炭填料SMFC对原油的去除率高8.03%.
(2) 随着电极面积的增加，SMFC的表观内阻减小，输出电压、功率密度和原油去除率升高; 在电极面积为263.89 cm2时，SMFC的最大输出电压和功率密度分别达340.92 mV、191.16 mW/m3，表观内阻为166.86 Ω，原油去除率达35.26%.
(3) 酸性或碱性的阳极底物不利于SMFC发电和油污降解.在阳极底物为微碱性(pH=7.5)时，SMFC的性能最佳，最大输出电压和功率密度分别达到373.70 mV、134.93 mW/m3，原油去除率达到45.36%.
本文通过研究不同运行条件对含油污泥SMFC的性能影响，为SMFC处理含油污泥提供了实验依据.同时，因SMFC具有治污且同步发电的优点，其在未来的资源化处理油泥的过程中具有应用潜力.
-
![]()
图 1 SMFC装置示意图
1:电脑; 2:数据采集器; 3:外接电阻; 4:阴极; 5:阳极
Figure 1. The diagram of the SMFC device
![]()
图 2 不同填料SMFC的电压-时间、极化和功率密度曲线
Figure 2. The voltage-time, polarization and power density curves of SMFC with different fillers
![]()
图 3 不同电极面积SMFC的电压-时间曲线
Figure 3. The voltage-time curves of SMFC with different electrode areas
![]()
图 4 不同电极面积SMFC的功率密度曲线和极化曲线
Figure 4. The power density curve and polarization curve of SMFC with different electrode areas
![]()

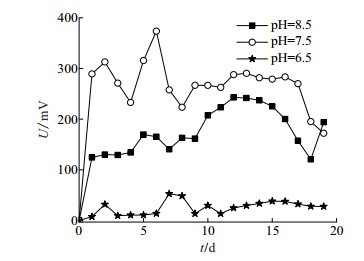

图 5 阳极液中不同初始pH下SMFC的电压-时间曲线
Figure 5. The voltage-time curves of SMFC at different initial pH values of anolyte
![]()
图 6 阳极液中不同pH下SMFC的功率密度和极化曲线
Figure 6. The power density curve and polarization curve of SMFC with different pH values in anolyte
表 1 不同填料对阳极底物原油的吸附去除效果
Table 1 The adsorption and removal of crude oil from anode substrate with different fillers
% 填料 w0 wt Rd 碳毡 44.37 43.57 1.80 活性炭 44.53 43.99 1.21 注：表中w0为底物添加填料前的含油质量分数; wt为底物添加填料后的含油质量分数; Rd为原油去除率.下表同.
下载: 导出CSV
表 2 不同填料对阳极底物原油的降解去除效果
Table 2 The petroleum degradation of crude oil from anode substrates with different fillers
% 填料 w0 wt Rd 碳毡 44.91 36.56 18.59 活性炭 44.60 39.89 10.56
下载: 导出CSV
表 3 不同电极面积SMFC阳极底物的原油降解情况
Table 3 The petroleum degradation of SMFC anode substrates with different electrode areas
% 电极表面积/cm2 w0 wt Rd 75.40 30.93 24.14 21.95 125.66 30.67 21.95 28.43 188.50 30.21 19.80 34.46 263.89 30.35 19.65 35.26
下载: 导出CSV
表 4 阳极液初始pH对SMFC阳极底物原油去除率的影响
Table 4 The effect of initial pH of anolyte on oil removal rate of SMFC sludge
% 阳极液初始pH w0 wt Rd 6.5 40.71 25.76 36.72 7.5 40.83 22.31 45.36 8.5 40.52 23.06 43.09
下载: 导出CSV
-
[1] LIU W, LUO Y, TENG Y, et al. Prepared bed bioremediation of oily sludge in an oilfield in northern China[J]. Journal of Hazardous Materials, 2009, 161(1):479-484. doi: 10.1016/j.jhazmat.2008.03.123
[2] 宋绍富, 魏强.含油污泥处理技术进展[J].石油化工应用, 2015, 34(11):3-7. doi: 10.3969/j.issn.1673-5285.2015.11.002 SONG S F, WEI Q. The development of treatment of petroleum sludge[J]. Petrochemical Industry Application, 2015, 34(11):3-7. doi: 10.3969/j.issn.1673-5285.2015.11.002
[3] LOWY D A, TENDER L M, ZEIKUS J G, et al. Harvesting energy from the marine sediment-water interface[J]. Journal of Power Sources, 2008, 185:70-75. doi: 10.1016/j.jpowsour.2008.06.079
[4] ISMAIL Z Z, IBRAHIM M A. Desalination of oilfield produced water associated with treatment of domestic wastewater and bioelectricity generation in microbial osmotic fuel cell[J]. Journal of Membrane Science, 2015, 490(12):247-255. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=274c2ff662965fe689f38e172cf1ba6c
[5] 郭璇, 詹亚力, 郭绍辉, 等.炼厂含油污水微生物燃料电池的启动及性能研究[J].高校化学工程学报, 2013, 27(1):159-163. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=gxhxgcxb201301029 GUO X, ZHAN Y L, GUO S H, et al. Study on start-up and performance of microbial fuel cell with refinery wastewater as fuel[J]. Journal of Chemical Engineering of Chinese Universities, 2013, 27(1):159-163. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=gxhxgcxb201301029
[6] 郭东璞.油田采出水在MFC中产电性能与废水处理的应用[D].哈尔滨: 东北林业大学, 2014. GUO D P. Research of producing electricity characteristics of microbial fuel cell and the application of wastewater treatment of oilfield wastewater[D]. Harbin: Northeast Forestry University, 2014.
[7] 吴佩贞, 吕东生, 李伟善.质子交换膜燃料电池阳极钝化现象研究[J].华南师范大学学报(自然科学版), 2005(4):81-84. doi: 10.3969/j.issn.1000-5463.2005.04.016 WU P Z, LV D S, LI W S. A study on anodic passivation in proton exchange membrane fuel cells[J]. Journal of South China Normal University(Natural Science Edition), 2005(4):81-84. doi: 10.3969/j.issn.1000-5463.2005.04.016
[8] 徐艳萍, 黄力华, 高庆标.沉积型微生物燃料电池研究进展及其在底泥修复中的应用[J].安徽农业科学, 2015, 43(22):200-205. doi: 10.3969/j.issn.0517-6611.2015.22.077 XU Y P, HUANG L H, GAO Q B. Research progress of sediment microbial fuel cell and the application in polluted sediment remediation[J]. Journal of Anhui Agricultural Sciences, 2015, 43(22):200-205. doi: 10.3969/j.issn.0517-6611.2015.22.077
[9] 杨佘维, 黄志华, 孙健.石墨烯-钴-聚吡咯复合电极改善藻菌微生物燃料电池性能的研究[J].华南师范大学学报(自然科学版), 2018, 50(3):19-23. doi: 10.6054/j.jscnun.2018057 YANG S W, HUANG Z H, SUN J. Increased electricity generation performance of photo microbial fuel cell with Grapheme-Polypyrrole-Cobalt composite electrode[J]. Journal of South China Normal University(Natural Science Edition), 2018, 50(3):19-23. doi: 10.6054/j.jscnun.2018057
[10] 李海杰.复合碳纳米阳极强化微生物燃料电池产电研究[J].华南师范大学学报(自然科学版), 2016, 48(4):45-49. doi: 10.6054/j.jscnun.2015.12.018 LI H J. Performance improvement of microbial fuel cell for electricity generation by composite Graphene-Carbon Nano-Tube modified anode[J]. Journal of South China Normal University(Natural Science Edition), 2016, 48(4):45-49. doi: 10.6054/j.jscnun.2015.12.018
[11] 蒋云云.降解含油污泥菌株的筛选及其应用基础研究[D].西安: 西北大学, 2016. http://cdmd.cnki.com.cn/Article/CDMD-10697-1017026804.htm JIANG Y Y. Isolation of degrading bacteria with potential for oil biodegradation from oily sludge and applied basic research[D]. Xi'an: Northwest University, 2016. http://cdmd.cnki.com.cn/Article/CDMD-10697-1017026804.htm
[12] ELMEKAWY A, HEGAB H M, DOMINGUEZ-BENETTON X, et al. Internal resistance of microfluidic microbial fuel cell:challenges and potential opportunities[J]. Bioresource Technology, 2013, 142(4):672-682.
[13] 梁鹏, 范明志, 曹效鑫, 等.微生物燃料电池表观内阻的构成和测量[J].环境科学, 2007(8):1894-1898. doi: 10.3321/j.issn:0250-3301.2007.08.043 LIANG P, FAN M Z, CAO X X, et al. Composition and measurement of the apparent internal resistance in microbial fuel cell[J]. Environmental Science, 2007(8):1894-1898. doi: 10.3321/j.issn:0250-3301.2007.08.043
[14] 郭璇.微生物燃料电池技术处理炼油废水同步产电及系统内协同作用与代谢特征研究[D].北京: 中国石油大学, 2014. http://cdmd.cnki.com.cn/Article/CDMD-11414-1015089086.htm GUO X. Study on simultaneous bio-treatment and electricity generation of refinery waste water using microbial fuel cell and the microbial synergistic effect and metabolic characteristics in the system[D]. Beijing: China University of Petroleum, 2014. http://cdmd.cnki.com.cn/Article/CDMD-11414-1015089086.htm
[15] 张博.油污土壤中石油烃含量的测定方法[J].黑龙江科技大学学报, 2019, 29(1):114-118. http://d.old.wanfangdata.com.cn/Periodical/hljkyxyxb201901020 ZHANG B. Method for determining petroleum hydrocarbon content in oily sludge[J]. Journal of Heilongjiang University of Science and Technology, 2019, 29(1):114-118. http://d.old.wanfangdata.com.cn/Periodical/hljkyxyxb201901020
[16] 梁鹏, 范明志, 曹效鑫, 等.填料型微生物燃料电池产电特性的研究[J].环境科学, 2008(2):2512-2517. http://d.old.wanfangdata.com.cn/Periodical/hjkx200802039 LIANG P, FAN M Z, CAO X X, et al. Electricity generation using the packing-type microbial fuel cells[J]. Environmental Science, 2008(2):2512-2517. http://d.old.wanfangdata.com.cn/Periodical/hjkx200802039
[17] 王美聪, 刘婷婷, 张学军, 等.微生物燃料电池阳极材料改性研究进展[J].环境科学与技术, 2018, 41(10):148-156. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=gdhg201410035 WANG M C, LIU T T, ZHANG X J, et al. Research progress in modification of anode materials for microbial fuel cell[J]. Environmental Science & Technology, 2018, 41(10):148-156. http://www.wanfangdata.com.cn/details/detail.do?_type=perio&id=gdhg201410035
[18] XIA H, FENG J, WANG H, et al. MnO2 nanotube and nanowire arrays by electrochemical deposition for supercapacitors[J]. Journal of Power Sources, 2010, 195(13):4410-4413. doi: 10.1016/j.jpowsour.2010.01.075
[19] 徐艳昭.电极及外电阻变化对单室微生物燃料电池性能的影响[D].重庆: 重庆大学, 2018. http://cdmd.cnki.com.cn/Article/CDMD-10611-1018856236.htm XU Z Y. Effects of electrode and external resistance change on performance of single chamber microbial fuel cells[D]. Chongqing: Chongqing University, 2018. http://cdmd.cnki.com.cn/Article/CDMD-10611-1018856236.htm
[20] 陈丹丹.微生物电化学系统转化CO产CH4及还原O2制备H2O2的研究[D].合肥: 中国科学技术大学, 2018. CHEN D D. CH4 production from CO conversion and H2O2 formation from O2 reduction in bioelectrochemical systems[D]. Hefei: University of Science and Technology of China, 2018.
[21] 杨改秀.微生物燃料电池高活性阴极氧还原电催化剂设计合成及其性能研究[D].天津: 天津大学, 2017. http://cdmd.cnki.com.cn/Article/CDMD-10056-1018062214.htm YANG G X. Design and synthesis of cathode catalysts with high activity for oxygen reduction and their performance in microbial fuel cells[D]. Tianjin: Tianjin University, 2017. http://cdmd.cnki.com.cn/Article/CDMD-10056-1018062214.htm
[22] 程李钰, 徐龙君.电极面积对老龄垃圾渗滤液为底物的微生物燃料电池性能影响[J].燃料化学学报, 2015, 43(8):1011-1017. doi: 10.3969/j.issn.0253-2409.2015.08.015 CHENG L Y, XU L J. Effects of electrode surface area on the performance of microbial fuel cells with the aging landfill leachate as substrate[J]. Journal of Fuel Chemistry and Technology, 2015, 43(8):1011-1017. doi: 10.3969/j.issn.0253-2409.2015.08.015
[23] FREGUIA S, RABAEY K, YUAN Z, et al. Non-catalyzed cathodic oxygen reduction at graphite granules in microbial fuel cells[J]. Electrochimica Acta, 2007, 53(2):598-603. doi: 10.1016/j.electacta.2007.07.037
[24] 李永峰, 曲震, 张洋, 等.阳极电极面积对双极室微生物燃料电池的产电影响[J].黑龙江科技大学学报, 2018, 28(3):297-301. doi: 10.3969/j.issn.2095-7262.2018.03.012 LI Y F, QU Z, ZHANG Y, et al. Research on effect of anode electrode area on electricity generation of two-chamber microbial full cell[J]. Journal of Heilongjiang University of Science and Technology, 2018, 28(3):297-301. doi: 10.3969/j.issn.2095-7262.2018.03.012
[25] 吴瑾妤, 赵娟, 李秀芬, 等.基于pH值调控的沉积型微生物燃料电池(SMFC)运行特性[J].环境化学, 2011, 30(6):1162-1167. http://d.old.wanfangdata.com.cn/Periodical/hjhx201106021 WU J Y, ZHAO J, LI X F, et al. pH regulation of sediment microbial full cell performance[J]. Environmental Chemi-stry, 2011, 30(6):1162-1167. http://d.old.wanfangdata.com.cn/Periodical/hjhx201106021
[26] 刘盛萍, 吴克, 俞志敏, 等. pH值对微生物燃料电池处理生物废弃物的影响[J].生物学杂志, 2013, 30(2):47-50. doi: 10.3969/j.issn.2095-1736.2013.02.047 LIU S P, WU K, YU Z M, et al. Effects of pH on performance of microbial fuel cell using bio-waste[J]. Journal of Biology, 2013, 30(2):47-50. doi: 10.3969/j.issn.2095-1736.2013.02.047
[27] WANG Q, ZHANG S, LI Y, et al. Potential approaches to improving biodegradation of hydrocarbons for bioremediation of crude oil pollution[J]. Journal of Environmental Protection, 2011, 2(1):47-55. doi: 10.4236/jep.2011.21005
[28] 赵姣.高效原油降解菌的筛选以及结垢对假单胞菌降解原油的影响[D].西安: 西北大学, 2017. http://cdmd.cnki.com.cn/Article/CDMD-10697-1017243488.htm ZHAO J. Screening of high effcient oil degradation bacterium and scaling effects on the degradation of crude oil by pseudomonas[D]. Xi'an: Northwest University, 2017. http://cdmd.cnki.com.cn/Article/CDMD-10697-1017243488.htm
-
期刊类型引用(5)
1. 王俊，侯勇. 微纳米Mo_2C-C作为高性能微生物燃料电池的阳极电催化剂. 化学研究与应用. 2025(01): 87-93 .
百度学术
2. 高洁，唐善法，程远鹏. 产电微生物对SMFC产电及降解性能的影响. 石油与天然气化工. 2024(01): 123-128 . 百度学术
3. 高洁，唐善法. 生物表面活性剂-沉积型微生物燃料电池协同处理含油污泥. 油田化学. 2024(04): 708-713 . 百度学术
4. 康定宇，林海，牛东坡，田刚，徐瑞，张志勇，罗一菁，张忠智. 含油污泥特性及处理技术研究进展. 中国环境科学. 2023(08): 4106-4120 . 百度学术
5. 艾海男，周漫宇，周涛，詹昊，吕逸韬. P-SMFC体系中磷形态转化及去除效能研究. 重庆交通大学学报(自然科学版). 2021(04): 118-126 . 百度学术
其他类型引用(2)
计量
- 文章访问数: 2720
- HTML全文浏览量: 1179
- PDF下载量: 56
- 被引次数: 7
